MIDOMET NB-IoT PRESSURE

MiDoMeT NB-IoT Pressure è un datalogger specializzato per il monitoraggio della pressione rete ( o del livello).
Un dispositivo universale per la raccolta dati con ampie funzionalità, dotato di modem NB-IoT per il trasferimento dei dati in remoto attraverso protocollo aperto MQTT.

MiDoMet NBIoT Pressure è un dispositivo robusto ed affidabile grazie al grado di protezione IP68 ed è quindi installabile in qualsiasi ambiente. Attraverso i due ingressi digitali può essere utilizzato per remotizzare le letture dei contatori dotati di emettitori di impulsi ai fini della fatturazione, o per il controllo della rete idrica. L’ingresso analogico può essere utilizzato per raccogliere dati da sensori 4-20mA, 0-5V, come sensori analogici di temperatura, di umidità, di pressione, livello, qualità.

I VANTAGGI DI MIDOMET
NB-IoT PRESSURE

LETTURA CONTATORI
DA REMOTO

ai fini della fatturazione o
per il controllo della rete

GRADO DI PROTEZIONE
IP68

installabile in qualsiasi
ambiente

RACCOLTA DATI DA SENSORI

con interfaccia 4-20mA, 0-5v o seriali RS485/ModBus

PROTOCOLLO
APERTO

MQTT

LETTURA CONTATORI
DA REMOTO

ai fini della fatturazione o
per il controllo della rete

GRADO DI PROTEZIONE
IP68

installabile in qualsiasi
ambiente

RACCOLTA DATI DA SENSORI

con interfaccia 4-20mA, 0-5v o seriali RS485/ModBus

PROTOCOLLO
APERTO

MQTT

Con MiDoMet NBIoT Pressure è possibile realizzare un sistema di telelettura a rete fissa NBIoT, per remotizzare le letture da sensori digitali e analogici, superando i limiti di una rete a concentratori e raggiungendo le utenze più remote, grazie all’uso della rete di comunicazione 4G NBIoT. Il dispositivo è fornito completo di SIM connettività per tutta la durata del servizio (*contratto Plug&BeFree).

MiDoMet NBIoT Pressure è un dispositivo robusto ed affidabile grazie al grado di protezione IP68 ed è quindi possibile installarlo in ambienti ostili o addirittura in immersione, ma, grazie alla speciale scatola che lo contiene, le batterie sono sostituibili a fine vita senza necessità di sostituire tutto l’apparato.

CARATTERISTICHE GENERALI

-Fino a 2 ingressi digitali per contatori o sensori

- 1 Ingresso analogico 4-20mA o 0-5V (opzionale con modulo add-on)

-Connettività 4g NBIoT

-Resistente agli ambienti ostili con protezione IP68

-Autoalimentato (oltre 10 anni di autonomia e batteria sostituibile)

SCHEDA TECNICA

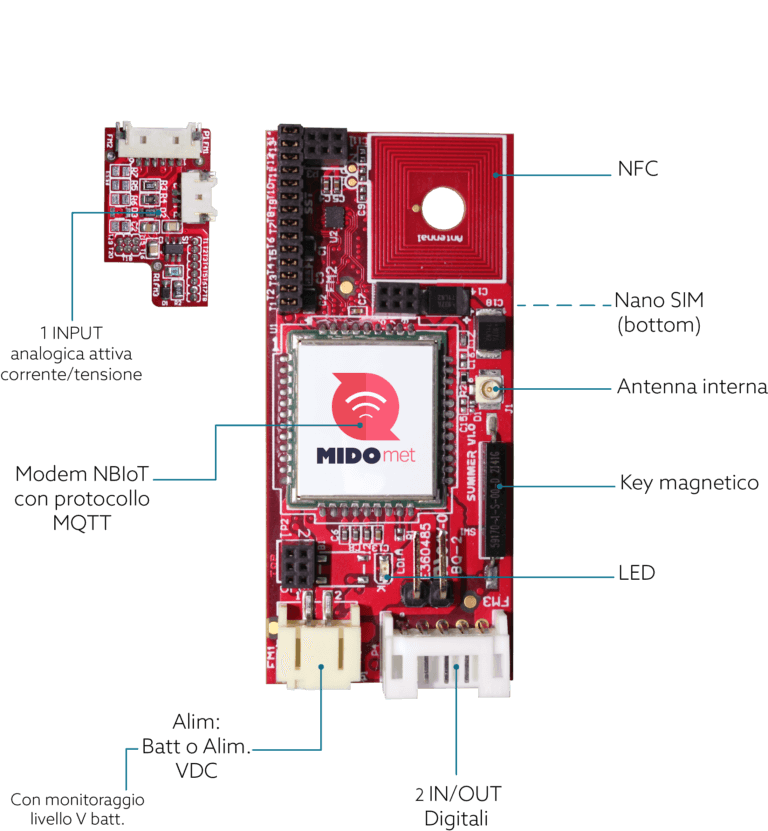

ARCHITETTURA HARDWARE

Accessori

(Compresi o su Richiesta e/o Opzionali)

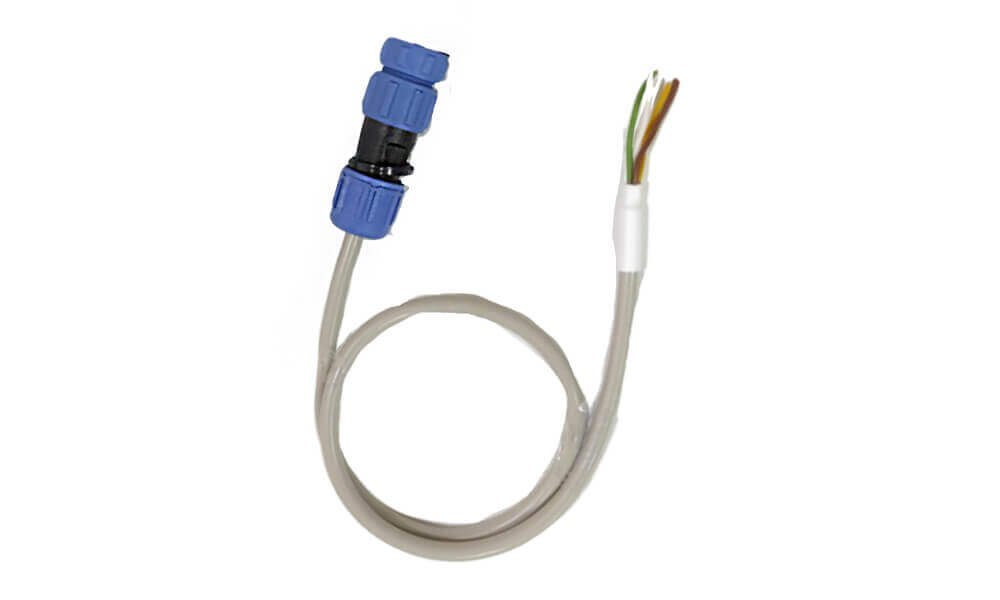

Cavo per cablaggio ingressi digitali 50 cm
(compreso)
• Unitronic® LiYY 26AWG completo di

• connettore IP68 4 pin in ottone con placcatura in oro e

• tappo di tenuta — Cavo per cablaggio ingressi digitali 50 cm
**(compreso)**
• Unitronic® LiYY 26AWG completo di
• connettore IP68 4 pin in ottone con placcatura in oro e
• tappo di tenuta

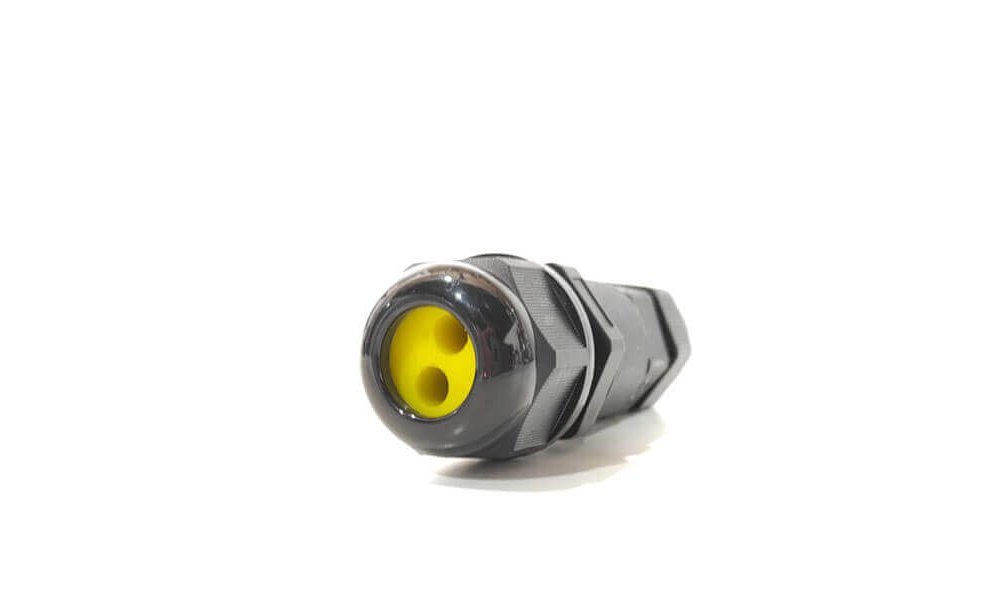

Connettore IP68 sdoppiatore per ingressi digitali
(compreso)
Per cablaggio emettitori impulsi o cavi di sensori con uscite digitali — Connettore IP68 sdoppiatore per ingressi digitali
**(compreso)**
Per cablaggio emettitori impulsi o cavi di sensori con uscite digitali

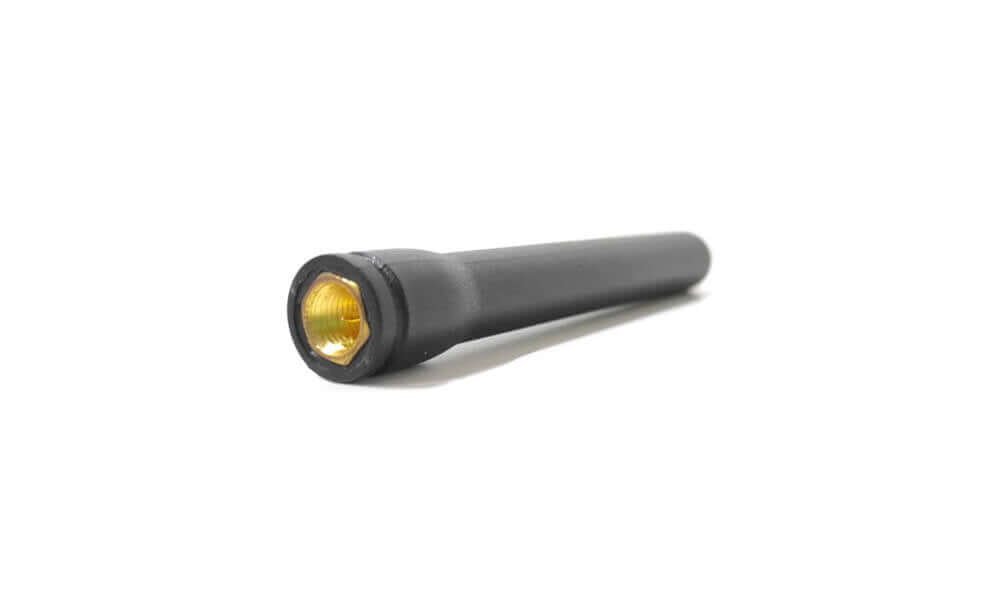

Antenna SMA (male) IP68 B20
(Richiesta da specificare nell'ordine)
• Impedenza 50Ohm
• V.S.W.R. — Antenna SMA (male) IP68 B20
**(Richiesta da specificare nell'ordine)**
• Impedenza 50Ohm
• V.S.W.R. <=1,7
• Guadagno 2.5dBi
• Polarizzazione Verticale
• Potenza 50W
• Lunghezza 83mm

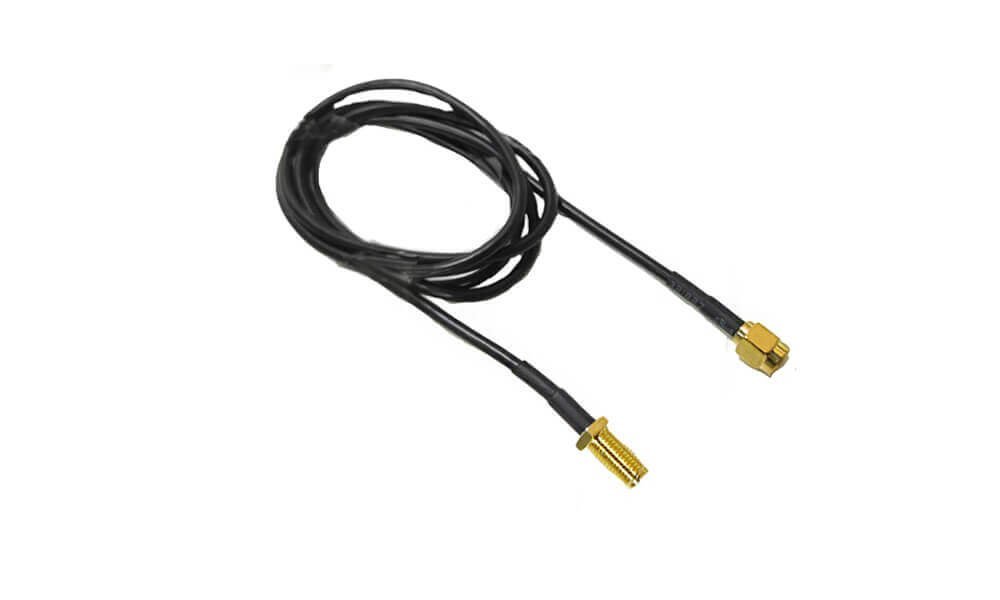

Cavo prolunga
(Richiesta da specificare nell'ordine)
• coassiale SMA (male) a SMA (female)
• RG174
• lunghezza 1mt — Cavo prolunga
**(Richiesta da specificare nell'ordine)**
• coassiale SMA (male) a SMA (female)
• RG174
• lunghezza 1mt

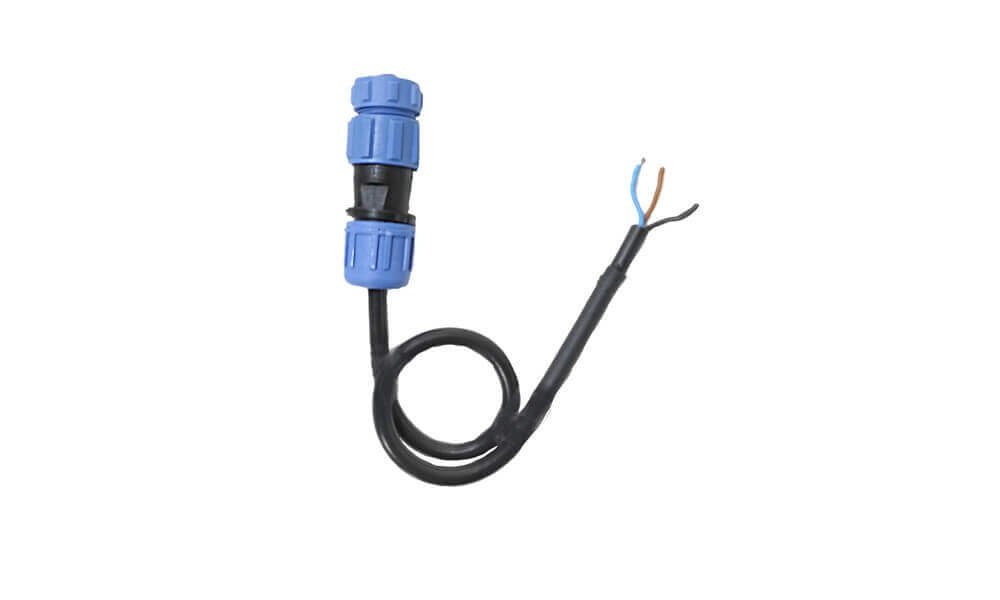

2 cavi per cablaggio ingressi analogici 50 cm
(compresi)
• Unitronic® LifYY 26AWG completo di
• connettore IP68 3 e 4 pin in ottone con placcatura in oro e
• tappo di tenuta — 2 cavi per cablaggio ingressi analogici 50 cm
**(compresi)**
• Unitronic® LifYY 26AWG completo di
• connettore IP68 3 e 4 pin in ottone con placcatura in oro e
• tappo di tenuta

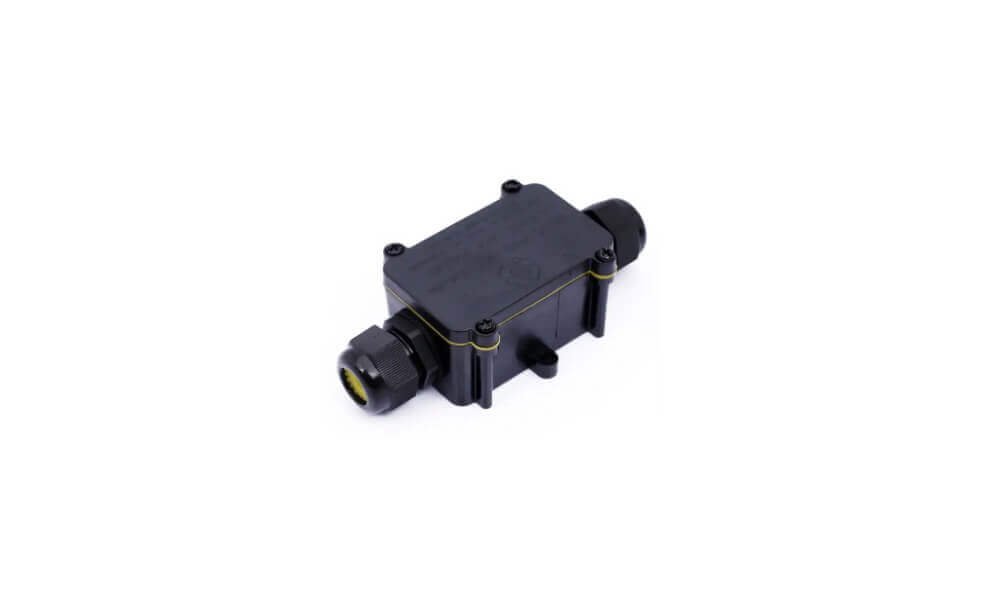

Camera/e di compensazione IP68 per sensore analogico di pressione
(compreso)
o di livello relativi completo di valvola di respirazione (2 in caso di doppio ingresso analogico) — Camera/e di compensazione IP68 per sensore analogico di pressione
**(compreso)**
o di livello relativi completo di valvola di respirazione
(2 in caso di doppio ingresso analogico)

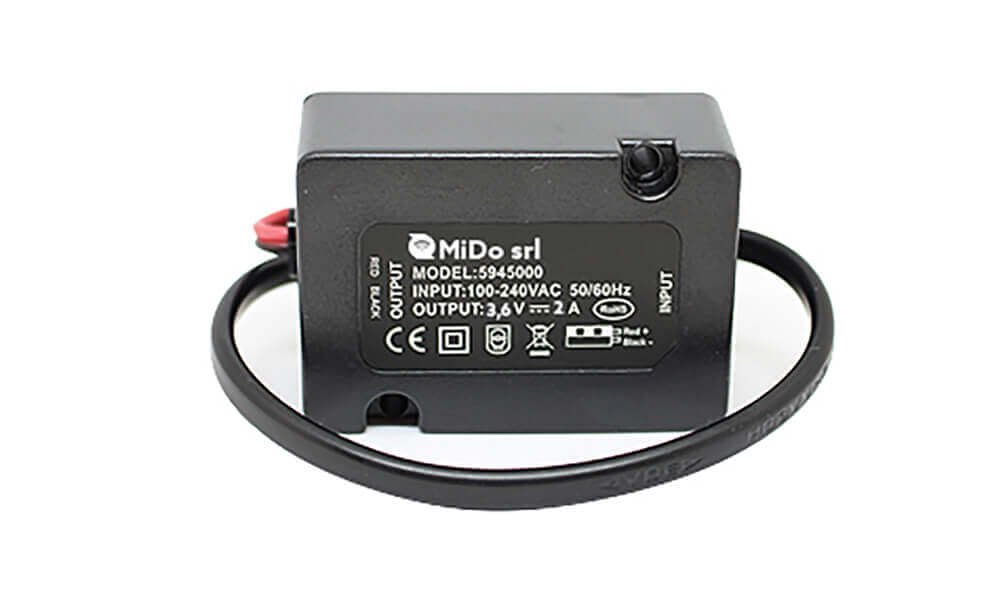

Trasfomatore AC/DC interno al MiDo (opzionale)
Cavo IP68
per collegamento in dotazione — Trasfomatore AC/DC interno al MiDo
**(opzionale)**
Cavo IP68 per collegamento in dotazione

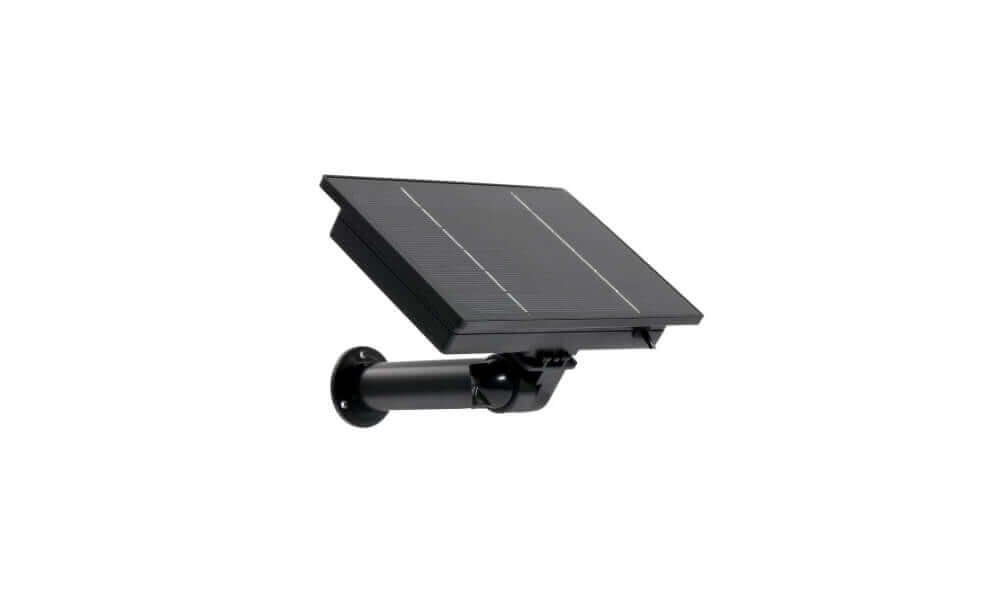

Pannello monocristallino 4W
(opzionale)
• Dimensioni 170x115x25mm
• Regolatore di carica e pacco batterie 6 celle ER18650

• Capacità complessiva 18000mAh — Pannello monocristallino 4W
**(opzionale)**
• Dimensioni 170x115x25mm
• Regolatore di carica e pacco batterie 6 celle ER18650 • Capacità complessiva 18000mAh

INGRESSI/USCITE

Ingressi:
2 IN digitali + 1 IN analogico 4-20mA o 0-5V

Uscite:
1 OUT DAC 0-3V / 1 OUT digitale
+ 1 OUT relè optoisolato (Opzionali)

Retrofitting: Integrabile su
contatori/sensori già installati

ANALISI

Modulo elaborazione:
Arm® Cortex-M4 32-bit

Modulo memorizzazione:
DataFlash 4MByte +
64KBit di Backup

ALIMENTAZIONE

Batteria:
Batteria Li-SOCL2 3,6V con
monitoraggio livello di carica

Alimentazione:
EXT 3-4Vcc (OPT)

COMUNICAZIONE

Modulo trasmissione dati:
Modem NBIoT B20 con
protocollo hw MQT

Antenna:
Antenna interna e/o
antenna esterna
Quadriband con attacco
SMA e prolunga 3mt

CARATTERISTICHE
MECCANICHE

Montaggio:
tasselli Ø 6

Temperature di lavoro:
-20/55 C °

Protezione:
IP68

INTERFACCIA

Accesso esterno:
NFC e APP

Interazione:
Tasto magnetico

Segnalazione:
Led di segnalazione
