MIDOMET NB-IoT PULSE

MiDoMet NBIoT è l’innovativa gamma di datalogger MiDo progettati per lo sviluppo di reti Internet of Things.

MiDoMeT NB-IoT Pulse è un datalogger specializzato per il monitoraggio di ingressi digitali.
Un dispositivo universale per la raccolta dati con ampie funzionalità, dotato di modem NB-IoT per il trasferimento dei dati in remoto attraverso protocollo aperto MQTT.

MiDoMet NBIoT Pulse è un dispositivo robusto ed affidabile grazie al grado di protezione IP68 ed è quindi installabile in qualsiasi ambiente.Attraverso gli ingressi digitali può essere utilizzato per remotizzare le letture dei contatori dotati di emettitori di impulsi ai fini della fatturazione, o per il controllo della rete idrica.

I VANTAGGI DI MIDOMET
NB-IoT PULSE

LETTURA CONTATORI
DA REMOTO
ai fini della fatturazione o
per il controllo della rete

GRADO DI PROTEZIONE
IP68
installabile in qualsiasi ambiente

FINO A 4 INGRESSI
DIGITALI
per contatori o sensori

PROTOCOLLO
APERTO
MQTT

LETTURA CONTATORI
DA REMOTO

ai fini della fatturazione o
per il controllo della rete

GRADO DI PROTEZIONE
IP68

installabile in qualsiasi ambiente

FINO A 4 INGRESSI
DIGITALI

per contatori o sensori

PROTOCOLLO
APERTO

MQTT

Con MiDoMet NBIoT Pulse è possibile realizzare un sistema di telelettura a rete fissa NBIoT, per remotizzare le letture da sensori digitali, superando i limiti di una rete a concentratori e raggiungendo le utenze più remote, grazie all’uso della rete di comunicazione 4G NBIoT. Il dispositivo è fornito completo di SIM connettività per tutta la durata del servizio (*contratto Plug&BeFree).

MiDoMet NBIoT Pulse è un dispositivo robusto ed affidabile grazie al grado di protezione IP68 ed è quindi possibile installarlo in ambienti ostili o addirittura in immersione, ma, grazie alla speciale scatola che lo contiene, le batterie sono sostituibili a fine vita senza necessità di sostituire tutto l’apparato.

CARATTERISTICHE GENERALI

-Fino a 4 ingressi digitali per contatori o sensori

-Connettività 4G NBIoT

-Resistente agli ambienti ostili con protezione IP68

-Autoalimentato (oltre 10 anni di autonomia e batteria sostituibile)

SCHEDA TECNICA

ARCHITETTURA HARDWARE

Accessori

(Compresi o su Richiesta e/o Opzionali)

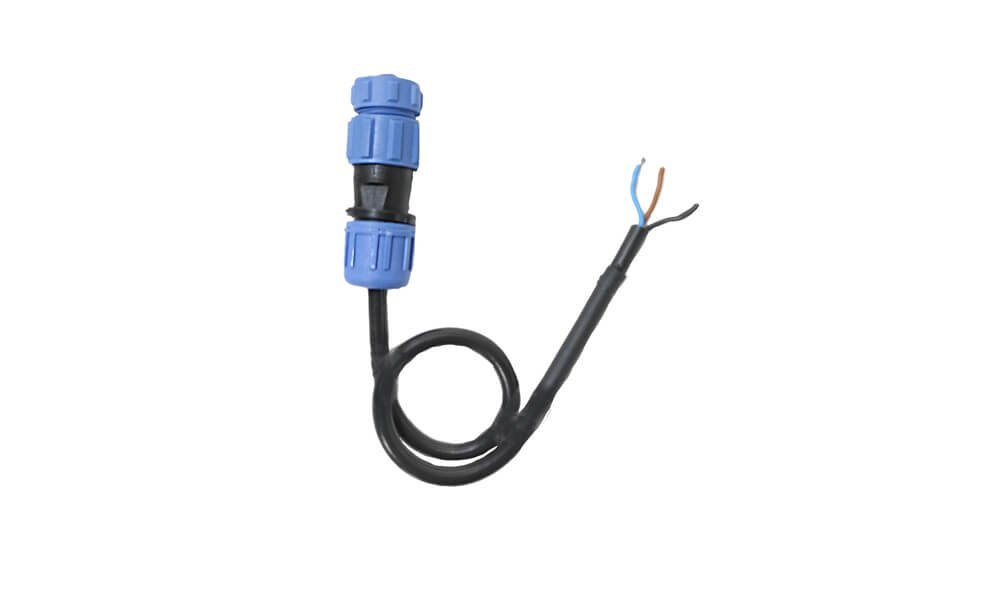

Cavo per cablaggio ingressi digitali 50 cm
(compreso)
• Unitronic® LiYY 26AWG completo di

• connettore IP68 4 pin in ottone con placcatura in oro e

• tappo di tenuta — Cavo per cablaggio ingressi digitali 50 cm
**(compreso)**
• Unitronic® LiYY 26AWG completo di
• connettore IP68 4 pin in ottone con placcatura in oro e
• tappo di tenuta

Connettore IP68 sdoppiatore per ingressi digitali
(compreso)
Per cablaggio emettitori impulsi o cavi di sensori con uscite digitali — Connettore IP68 sdoppiatore per ingressi digitali
**(compreso)**
Per cablaggio emettitori impulsi o cavi di sensori con uscite digitali

Antenna SMA (male) IP68 B20
(Richiesta da specificare nell'ordine)
• Impedenza 50Ohm
• V.S.W.R. — Antenna SMA (male) IP68 B20
**(Richiesta da specificare nell'ordine)**
• Impedenza 50Ohm
• V.S.W.R. <=1,7
• Guadagno 2.5dBi
• Polarizzazione Verticale
• Potenza 50W
• Lunghezza 83mm

Cavo prolunga
(Richiesta da specificare nell'ordine)
• coassiale SMA (male) a SMA (female)
• RG174
• lunghezza 1mt — Cavo prolunga
**(Richiesta da specificare nell'ordine)**
• coassiale SMA (male) a SMA (female)
• RG174
• lunghezza 1mt

Trasfomatore AC/DC interno al MiDo (opzionale)
Cavo IP68
per collegamento in dotazione — Trasfomatore AC/DC interno al MiDo
**(opzionale)**
Cavo IP68 per collegamento in dotazione

Pannello monocristallino 4W
(opzionale)
• Dimensioni 170x115x25mm
• Regolatore di carica e pacco batterie 6 celle ER18650

• Capacità complessiva 18000mAh — Pannello monocristallino 4W
**(opzionale)**
• Dimensioni 170x115x25mm
• Regolatore di carica e pacco batterie 6 celle ER18650 • Capacità complessiva 18000mAh

INGRESSI

Ingressi:
4 IN digitali

Retrofitting:
Integrabile su
contatori/sensori già installati

ANALISI

Modulo elaborazione:
Arm® Cortex-M4 32-bit

Modulo memorizzazione:
DataFlash 4MByte +
64KBit di Backup

ALIMENTAZIONE

Batteria:
Batteria Li-SOCL2 3,6V con
monitoraggio livello di carica

Alimentazione:
EXT 3-4Vcc (OPT)

COMUNICAZIONE

Modulo trasmissione dati:
Modem NBIoT B20 con
protocollo hw MQT

Antenna:
Antenna interna e/o
antenna esterna
Quadriband con attacco
SMA e prolunga 3mt

CARATTERISTICHE
MECCANICHE

Montaggio:
tasselli Ø 6

Temperature di lavoro:
-20/55 C °

Protezione:
IP68

INTERFACCIA

Accesso esterno:
NFC e APP

Interazione:
Tasto magnetico

Segnalazione:
Led di segnalazione
