MIDOMET NB-IoT SPECIAL

MiDoMet NBIoT è l’innovativa gamma di datalogger MiDo progettati per lo sviluppo di reti Internet of Things.

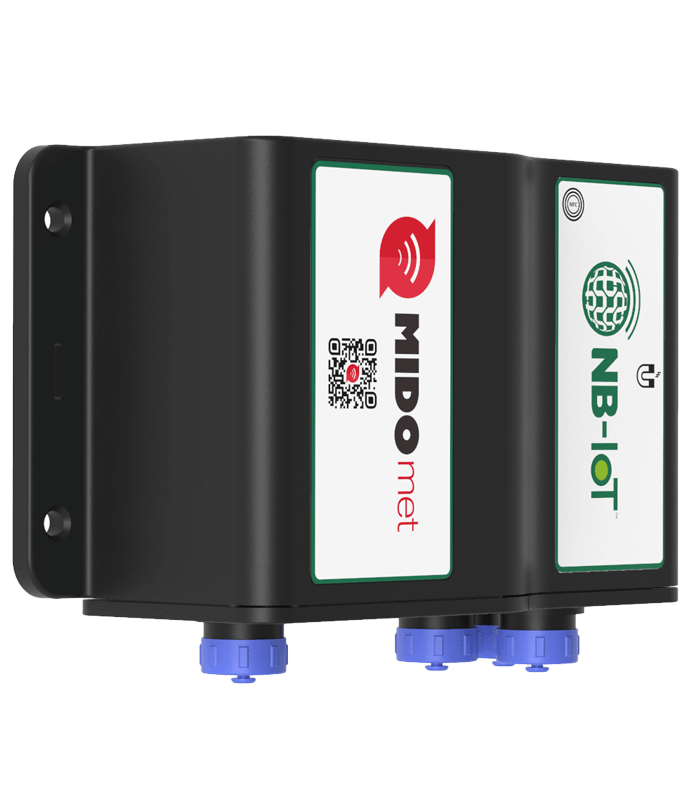

MiDoMeT NB-IoT Special è un datalogger specializzato per il monitoraggio di ingressi analogici come: pressione rete, livello.Un dispositivo universale per la raccolta dati con ampie funzionalità, dotato di modem NB-IoT per il trasferimento dei dati in remoto attraverso protocollo aperto MQTT.

MiDoMet NBIoT Special S è il datalogger che al monitoraggio di ingressi analogici e digitali aggiunge la possibilità di disporre uscite digitali o analogiche e di interagire con strumentazioni/sensori dotati di porta seriale RS485/ModBus

I dispositivi della linea MiDoMet NBIoT Special sono robusti ed affidabili, grazie al grado di protezione IP68, ed sono quindi installabili in qualsiasi ambiente.
Attraverso i 4 ingressi digitali possono essere utilizzati per remotizzare le letture dei contatori dotati di emettitori di impulsi ai fini della fatturazione, o per il controllo della rete idrica.
Gli ingressi analogici, consentono di raccogliere dati da sensori 4-20mA, 0-5V, come: sensori di temperatura, sensori di umidità, sensori di pressione, livello, qualità.

I VANTAGGI DI MIDOMET
NB-IoT SPECIAL

LETTURA CONTATORI
DA REMOTO
ai fini della fatturazione o
per il controllo della rete

GRADO DI PROTEZIONE
IP68
installabile in qualsiasi
ambiente

RACCOLTA DATI DA SENSORI
O APPERECCHIATURA
con interfaccia 4-20mA, 0-5v o
seriali RS485/ModBus

PROTOCOLLO
APERTO
MQTT

LETTURA CONTATORI
DA REMOTO

ai fini della fatturazione o
per il controllo della rete

GRADO DI PROTEZIONE
IP68

installabile in qualsiasi
ambiente

RACCOLTA DATI DA SENSORI

con interfaccia 4-20mA, 0-5v o seriali RS485/ModBus

PROTOCOLLO
APERTO

MQTT

Con MiDoMet NBIoT Special e Special S è possibile realizzare un sistema di telelettura a rete fissa NBIoT, per remotizzare le letture da sensori digitali, superando i limiti di una rete a concentratori e raggiungendo le utenze più remote, grazie all’uso della rete di comunicazione 4G NBIoT. Il dispositivo è fornito completo di SIM connettività per tutta la durata del servizio (*contratto Plug&BeFree).

MiDoMet NBIoT Special e MiDoMet Special S sono dispositivi robusto ed affidabili, grazie al grado di protezione IP68, ed è quindi possibile installarli in ambienti ostili o addirittura in immersione, ma, grazie alla speciale scatola che li contiene, le batterie sono sostituibili a fine vita senza necessità di sostituire tutto l’apparato.

CARATTERISTICHE GENERALI

-Fino a 4 ingressi digitali per contatori o sensori

- Fino a 2 ingressi analogici 4-20mA o 0-5V

-Connettività 4g NBIoT

-Resistente agli ambienti ostili con protezione IP68

-Autoalimentato (oltre 10 anni di autonomia e batteria sostituibile)

-Fino a 4 ingressi digitali per contatori o sensori

- Fino a 2 ingressi analogici 4-20mA o 0-5V

-Modulo Seriale (RS485/ModBus)

- Fino a 2 uscite digitali: 0-5V o 0-12V oppure 1 uscita analogica 0-5V

-Connettività 4g NBIoT

-Resistente agli ambienti ostili con protezione IP68

-Autoalimentato (oltre 10 anni di autonomia e batteria sostituibile)

SCHEDA TECNICA

ARCHITETTURA HARDWARE

Accessori

(Compresi o su Richiesta e/o Opzionali)

Cavo per cablaggio ingressi digitali 50 cm

Cavo Unitronic®
LiYY 26AWG +connettore IP68
4 pin in ottone con placcatura in
oro + tappo di tenuta — Cavo per cablaggio ingressi digitali 50 cm

Cavo Unitronic® LiYY 26AWG
+connettore IP68 4 pin in ottone
con placcatura in oro
+ tappo di tenuta

Antenna SMA (male) IP68 B20

Impedenza 50 Ohm V.S.W.R. <=1,7
Guadagno 2.5dBi
Polarizzazione Verticale
Potenza 50W

Cavo prolunga

Cavo coassiale SMA (male) a SMA (female) RG174 lunghezza 1mt — Cavo prolunga

Cavo coassiale SMA (male)
a SMA (female) RG174
lunghezza 1mt

2 Cavo per cablaggio ingressi analogici 50 cm

Cavo Unitronic® LifYY 26AWG completo di connettore IP68 4 pin in ottone con placcatura in oro e
tappo di tenuta — 2 Cavo per cablaggio ingressi analogici 50 cm

Cavo Unitronic® LifYY 26AWG completo di
connettore IP68 4 pin
in ottone con placcatura in oro e
tappo di tenuta

Camera/e di compensazione IP68 per sensore analogico

Per sensore di pressione o di livello relativi completo di valvola di respirazione — Camera/e di compensazione IP68 per sensore analogico

Per sensore di pressione o
di livello relativi
completo di valvola di respirazione

Pannello monocristallino 4W

Dimensioni 170x115x25mm
Regolatore di carica e pacco batterie 6 celle ER18650

• Capacità complessiva 18000mAh — Pannello monocristallino 4W

Dimensioni 170x115x25mm
Regolatore di carica e pacco batterie 6 celle ER18650 • Capacità complessiva 18000mAh

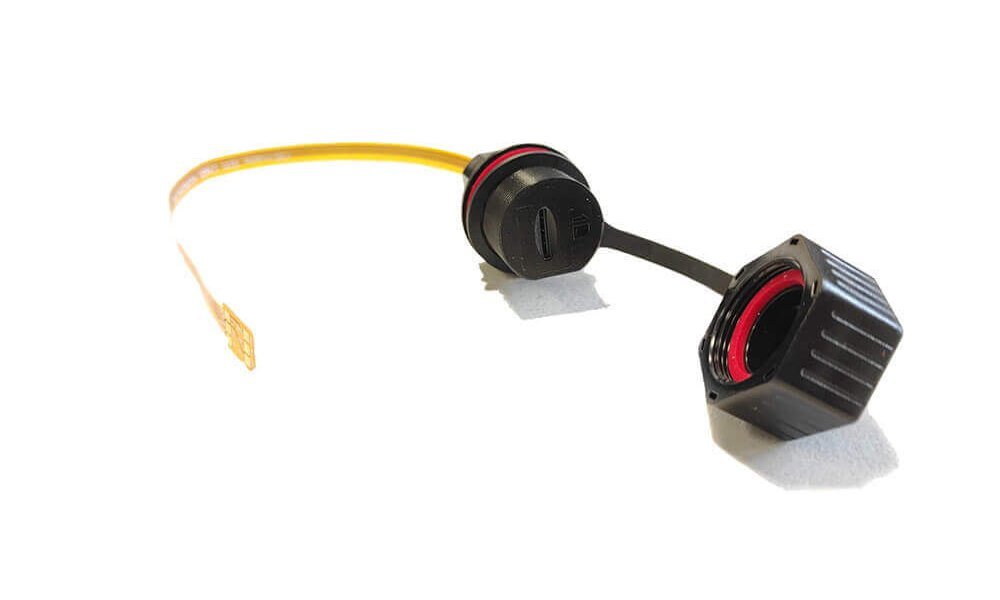

SIM HOLDER esterno
per Nano SIM iIP68 e tappo di di tenuta

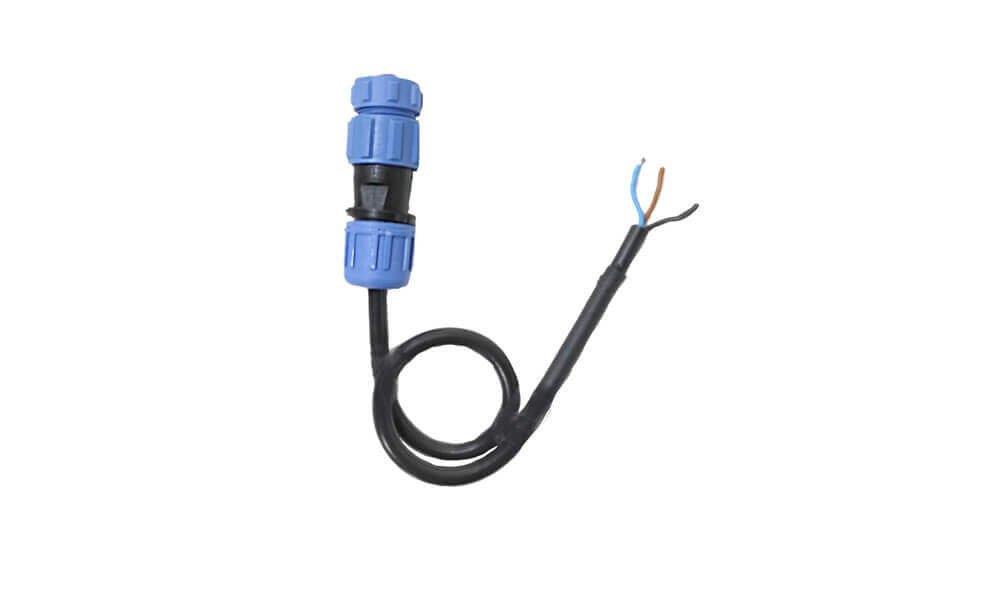

2 Cavo per cablaggio seriale 50 cm

Cavo Unitronic® LifYY 26AWG completo di connettore IP68 3 pin in ottone con placcatura in oro e
tappo di tenuta — 2 Cavo per cablaggio seriale 50 cm

Cavo Unitronic® LifYY 26AWG completo di
connettore IP68 3 pin
in ottone con placcatura in oro e
tappo di tenuta

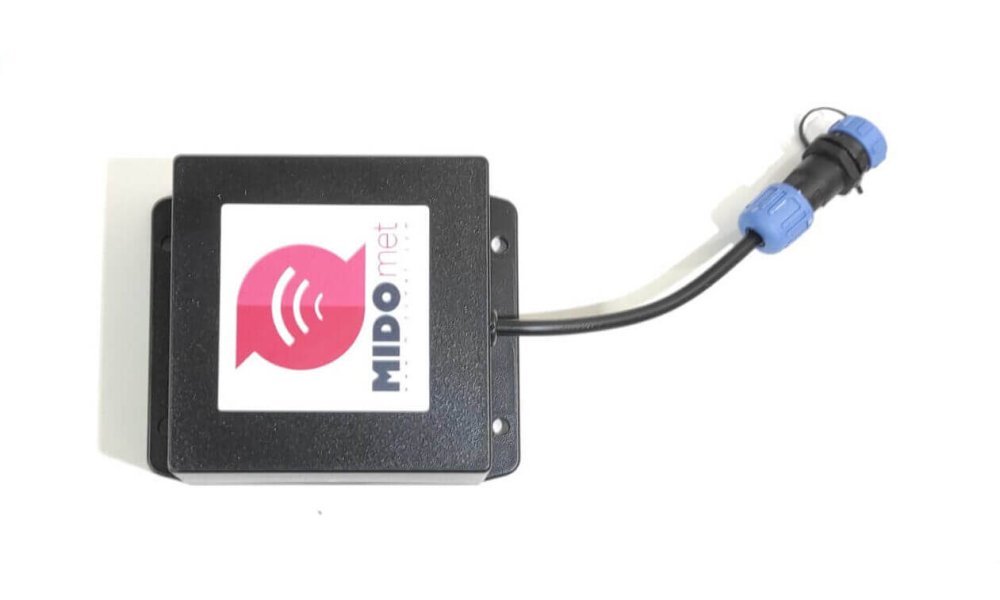

Pacco batterie esterno

Pacco batterie 36 Ah esterno aggiuntivo

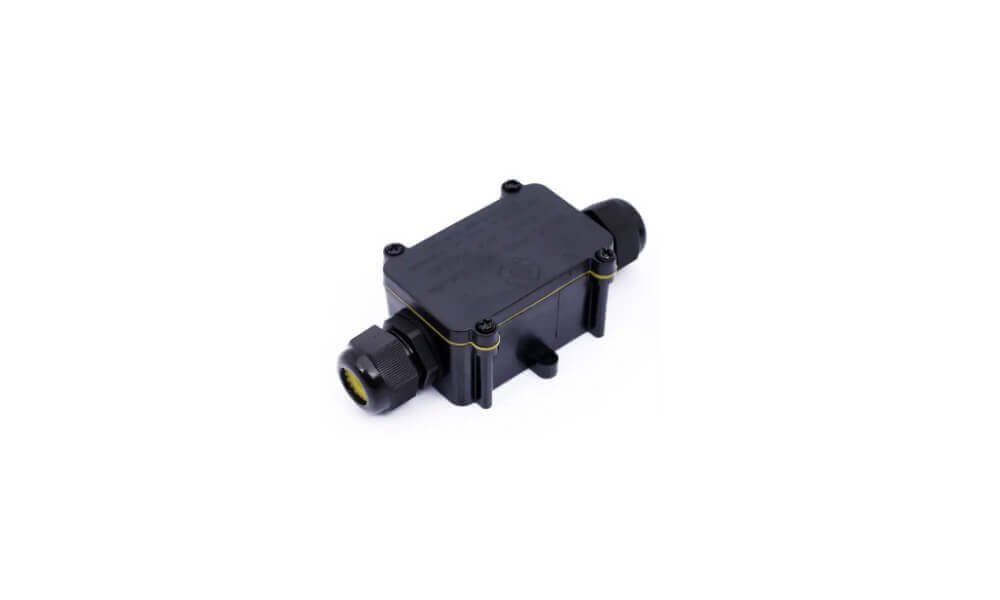

Connettore seriale
Connettore IP68 per cablaggio
porta seriale — Connettore seriale

Connettore IP68 per cablaggio porta seriale

INGRESSI/USCITE

Ingressi:
4 IN digitali+ 2 IN analogico 4-20mA o 0-5V

Uscite:
Fino a 2 OUT digitali
oppure 1 OUT analogica 0-5V

Seriale:
Modulo Seriale RS485/ModBus (Opzionale)

Retrofitting: Integrabile su
contatori/sensori già installati

ANALISI

Modulo elaborazione:
Arm® Cortex-M4 32-bit

Modulo memorizzazione:
DataFlash 4MByte +
64KBit di Backup

ALIMENTAZIONE

Batteria:
Batteria Li-SOCL2 3,6V con
monitoraggio livello di carica

Alimentazione:
EXT 3-4Vcc (opzionale)
Pannello Solare 4W (opzionale)

COMUNICAZIONE

Modulo trasmissione dati:
Modem NBIoT B20 con
protocollo hw MQTT

Antenna:
Antenna interna e/o
antenna esterna
Quadriband con attacco
SMA

CARATTERISTICHE
MECCANICHE

Montaggio:
tasselli Ø 6

Temperature di lavoro:
-20/55 C °

Protezione:
IP68

INTERFACCIA

Accesso esterno:
NFC e APP

Interazione:
Tasto magnetico

Segnalazione:
Led di segnalazione
